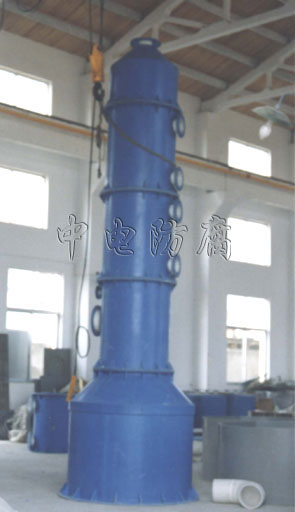

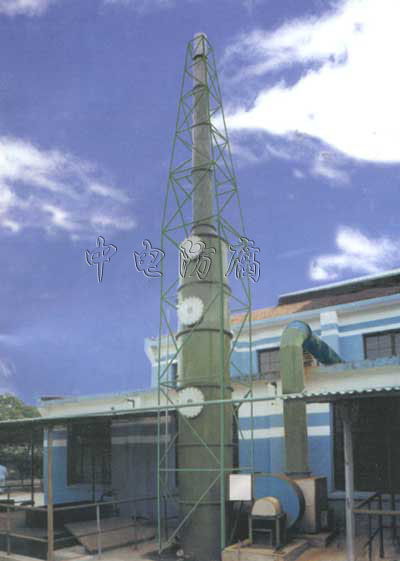

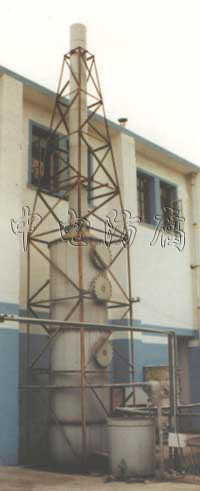

TSG型废气净化塔

    本装置是我厂会同有关设计院和有关单位根据日本引起设备为模式共同研制而成,从1987年投产以来,已为许多厂家进行了各种废气处理,效果良好。
    对于车间内的有害气体,如HCI、HF、H2S、HCN、H2SO4、NaOH及NOx等气体,采用不同的吸收剂,吸收后均能达到排放要求。对于NOx气体,由于陈发性强,不易净化,需增加缓冲塔,使废气得到缓冲和均散,然后进入该装置是一步净化。
    对于一般性气体,可采用二级水喷淋,二层花球填料进行吸收,本设备具有气液接触充分、吸收效率高、占地面积少、结构紧凑、造型美观、操作方便、运行安全、费用低廉等优点。
    我厂已有十多年制作经验,可为用户设计、制作、安装、调试一条龙服务,欢迎广大用户选用TSG型废气处理塔。

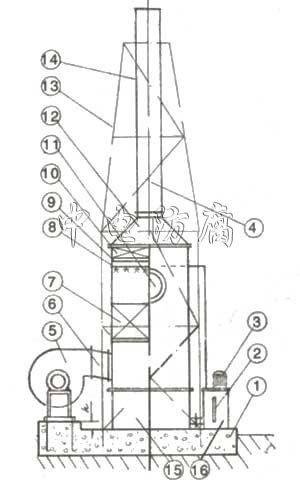

序号
部件名称
材质
数量
1
基础
钢筋混凝土
1
2
水位视孔
有机玻璃
1
3
耐腐塑料泵
PVC、PP、FRP
1
4
塔后测试孔
PVC、PP、FRP
1
5
排风机
玻璃钢
1
6
塔前测试孔
PVC、PP、FRP
1
7
填料
PP
1套
8
喷咀
PP
1套
9
塔体
PVC、PP、FRP
1套
10
挡水层填料
PP
1套
11
观穴孔
有机玻璃
1套
12
塔顶
PVC、PP、FRP
1套
13
支架
钢A3
1套
14
排风管
PVC、PP、FRP
1套
15
贮水箱
PVC、PP、FRP
1套
16
循环水箱
PVC、PP、FRP
1套



注:本设备基础需要根据用户单位具体声地布置,本厂另行提供基础施工图。



型号
处理风量(M3/h)
全压损失mmHg
排风机
循环泵
备注
型号
风量(m3/h)
风压(mmHg)
功率(kw)
型号
功率(kw)
TSG-800
2500
30
4-72No4.5A
2712-5084
67-39
1.1
102
1.5

TSG-1000
4000
30
4-72No5A
4096-6952
82-49
2.2
102
1.5

TSG-1200
5700
30
4-72No5A
4096-6952
82-49
2.2
102
1.5

TSG-1400
7700
30
4-72No6A
6291-14124
123-71
4
102
1.5

TSG-1600
10000
30
4-72No6A
6291-14124
123-71
4
101
4

TSG-1800
12600
30
4-72No8A
10781-19671
94-58
5.5
101
4

TSG-2000
15600
30
4-72No8C
12087-23174
144-80
7.5
101
4

TSG-2400
22000
30
4-72No10C
18552-31223
126-80
15
101
4
水泵二台


吸风罩,吸风管根据厂家情况另行设计制作
