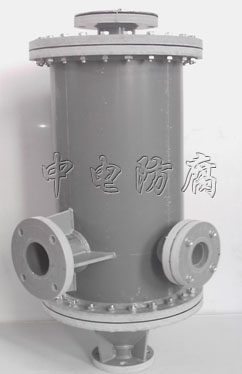

树脂捕捉器

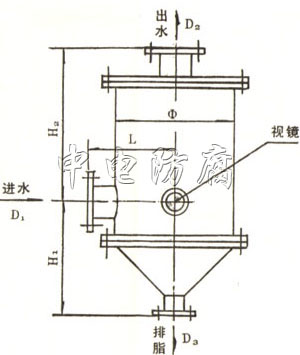

 |  结构示意图 |
规格 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | |
尺寸 | |||||||
Φ | 325 | 325 | 325 | 325 | 426 | 426 | |
L | 282.5 | 282.5 | 282.5 | 282.5 | 333 | 333 | |
H1 | 337.5 | 347 | 360 | 373 | 491 | 518 | |
H2 | 588.5 | 619 | 631 | 644 | 764 | 837 | |
D1 | DN(PN0.59) | 80 | 100 | 125 | 150 | 200 | 250 |
D2 | 80 | 100 | 125 | 150 | 200 | 250 | |
D3 | 50 | 50 | 50 | 50 | 50 | 50 | |
